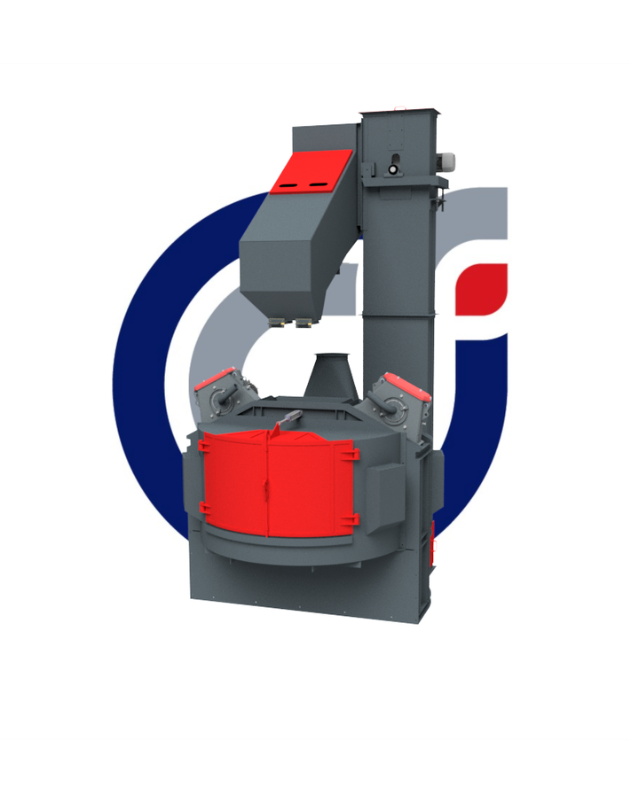

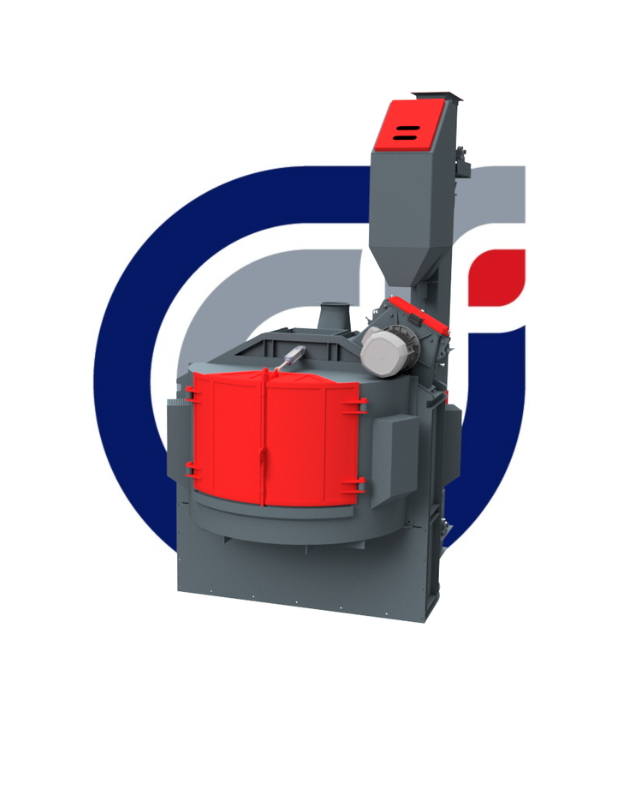

CS RT Coser: Granigliatrice a tavola rotante
La granigliatrice a tavola rotante è una soluzione compatta, versatile ed economicamente efficiente per il trattamento superficiale di componenti metallici di piccole e medie dimensioni.
Il principio di funzionamento si basa su una tavola rotante orizzontale che consente la movimentazione controllata dei pezzi durante il processo, garantendo un’esposizione uniforme al getto abrasivo e un’elevata qualità di finitura.
Principio di funzionamento
I pezzi da trattare vengono posizionati direttamente sulla tavola rotante, che durante il ciclo compie un movimento continuo. Le turbine centrifughe, posizionate sopra la tavola, proiettano graniglia metallica ad alta velocità sulle superfici esposte, assicurando una copertura completa delle parti superiori e laterali.
La parte del pezzo a contatto con la tavola non viene trattata durante il ciclo; per questo motivo, quando necessario, è possibile riposizionare o capovolgere i componenti e avviare un secondo ciclo di lavorazione.
La graniglia, dopo aver colpito i pezzi, attraversa i fori presenti sulla tavola e viene convogliata verso il sistema di recupero sottostante. Da qui, tramite un elevatore a tazze e un sistema di selezione e depolverazione, viene riciclata e reimmessa nel circuito di lavoro.
La camera di granigliatura è completamente rivestita con lastre in acciaio al manganese, mentre la tavola è composta da settori realizzati in materiale ad alta resistenza all’abrasione.
Ciclo di lavoro
- Carico dei pezzi
I componenti vengono posizionati manualmente sulla tavola rotante.
- Granigliatura
La tavola ruota mentre le turbine proiettano la graniglia, trattando in modo uniforme le superfici esposte.
- Eventuale riposizionamento
Se necessario, i pezzi vengono capovolti per completare il trattamento su tutte le superfici.
- Scarico
Al termine del ciclo, i pezzi vengono rimossi manualmente dalla tavola.
Layout di impianto
Puoi scaricare qui i due layout di impianto della granigliatrice a tavola rotante CS RT di Coser:
Download layout 1
Download layout 2
