CS ROC Coser: Granigliatrice a carosello

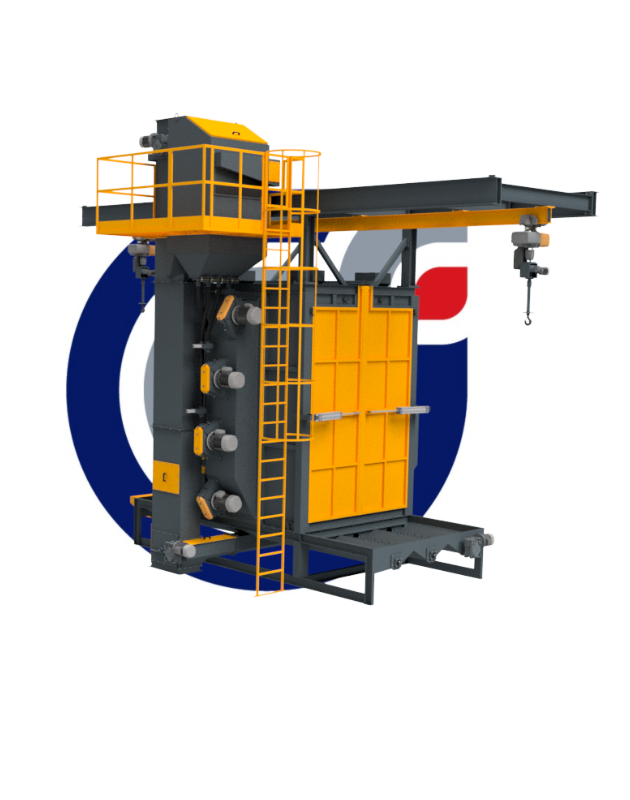

La granigliatrice a carosello è un impianto a carico sospeso progettato per il trattamento continuo e automatico di componenti metallici, ideale per produzioni in serie che richiedono elevata produttività e qualità costante.

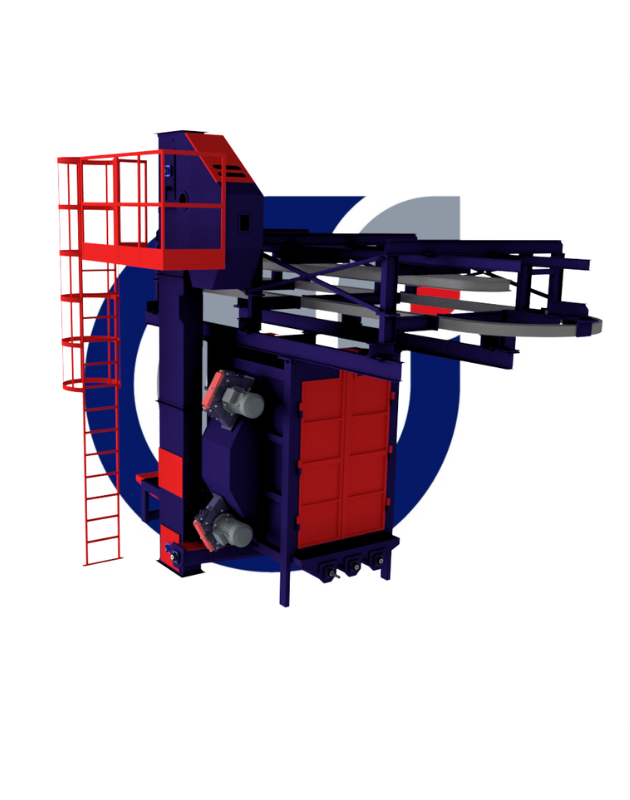

La macchina è dotata di una monorotaia motorizzata ad anello chiuso con ganci portapezzi (grappoli), che movimentano i manufatti attraverso le diverse stazioni operative con sistema passo-passo completamente automatico.
Principio di funzionamento

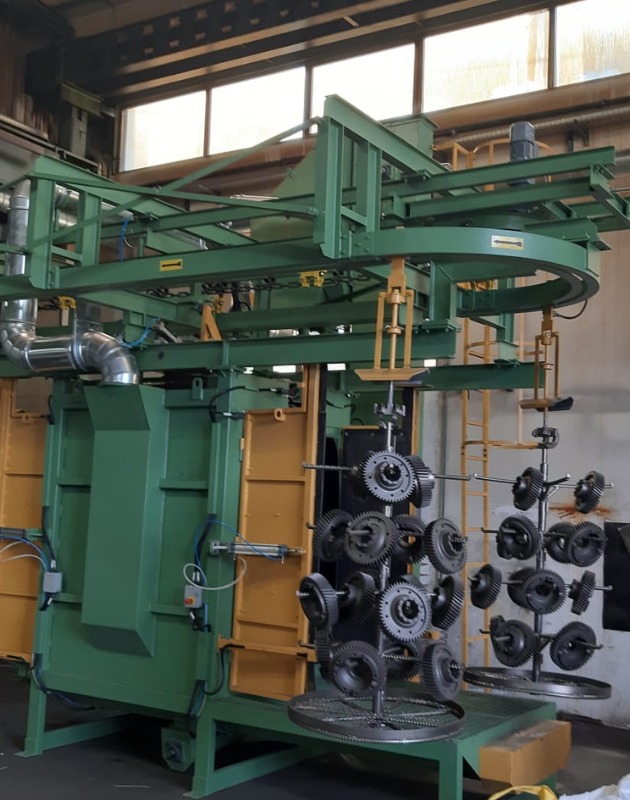

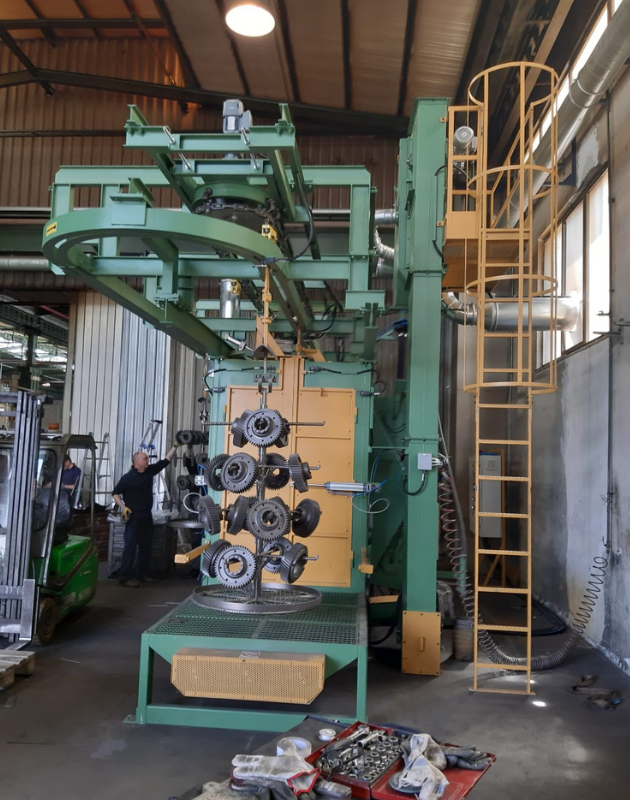

I pezzi da trattare vengono caricati sui ganci della monorotaia e introdotti automaticamente nella camera di granigliatura. All’interno dell’impianto, i grappoli effettuano un movimento combinato di traslazione e rotazione, garantendo l’esposizione uniforme di tutte le superfici al getto abrasivo.
La granigliatura avviene mediante turbine centrifughe ad alto rendimento, posizionate lateralmente, che proiettano graniglia metallica ad alta velocità. La distribuzione ottimizzata del flusso abrasivo assicura un’elevata qualità di pulizia e finitura superficiale.
Il ciclo è gestito automaticamente: al termine della granigliatura, la rotazione si arresta, avviene la fase di depolverazione e i ganci avanzano alla stazione successiva, permettendo il continuo avanzamento dei pezzi all’interno del carosello.
Ciclo di lavoro
- Carico dei pezzi
I manufatti vengono appesi ai ganci della monorotaia nella stazione di carico.
- Avanzamento automatico
I grappoli avanzano con sistema passo-passo verso la camera di granigliatura.
- Granigliatura
I pezzi ruotano mentre le turbine proiettano la graniglia, garantendo un trattamento uniforme su tutte le superfici.
- Depolverazione e uscita
Terminato il ciclo, i pezzi vengono depolverati e trasferiti alla stazione di scarico, mentre nuovi pezzi entrano automaticamente in lavorazione.
Sistema di recupero e filtraggio
L’impianto è dotato di un sistema automatico di recupero, pulizia e riciclo della graniglia:
- la graniglia viene raccolta nella tramoggia sul fondo macchina;
- trasportata tramite coclee longitudinali e trasversali;
- elevata tramite elevatore a tazze;
- inviata a un separatore pneumatico per la pulizia e selezione.
In questa fase vengono eliminate polveri, ossidi, scorie e frammenti, garantendo il riutilizzo di graniglia perfettamente efficiente.
Un sistema di aspirazione e filtrazione provvede inoltre alla depolverazione dell’impianto e dei pezzi trattati, assicurando un ambiente di lavoro pulito e sicuro.
Layout di impianto
Puoi scaricare qui i due layout di impianto della granigliatrice a carosello CS ROC di Coser:
Download layout 1
Download layout 2
