CS OCN Coser

Caratteristiche tecniche

Applicazioni

Questa tipologia di granigliatrice trova impiego in diversi settori industriali, tra cui:

settore automobilistico (componenti motore, carter, ruote);
produzione di articoli per uso domestico (pentole, griglie, radiatori);
arredo urbano e civile (lampioni, sedute);
lavorazioni di fusioni in alluminio e ghisa;
particolari ossitagliati e strutture saldate.

Vantaggi

Trattamento uniforme e completo su tutte le superfici, anche complesse
Elevata produttività grazie al processo continuo e automatizzato
Riduzione dei costi di movimentazione con lavorazione in un unico passaggio
Lunga durata nel tempo grazie a rivestimenti antiusura e componenti temprati
Pulizia ottimale dei pezzi in uscita con sistema di soffiaggio integrato
Controllo totale del processo tramite sistemi elettronici e PLC
Elevata versatilità per diverse tipologie di componenti metallici.

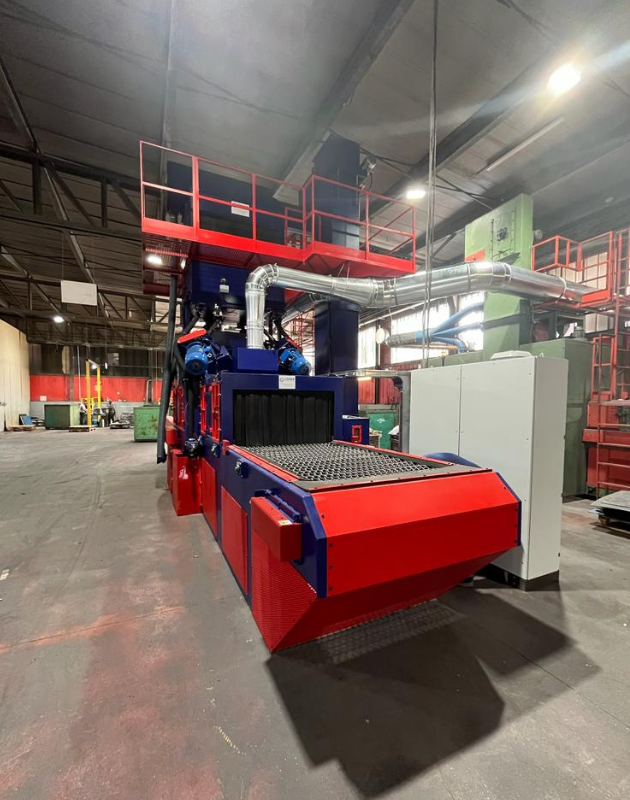

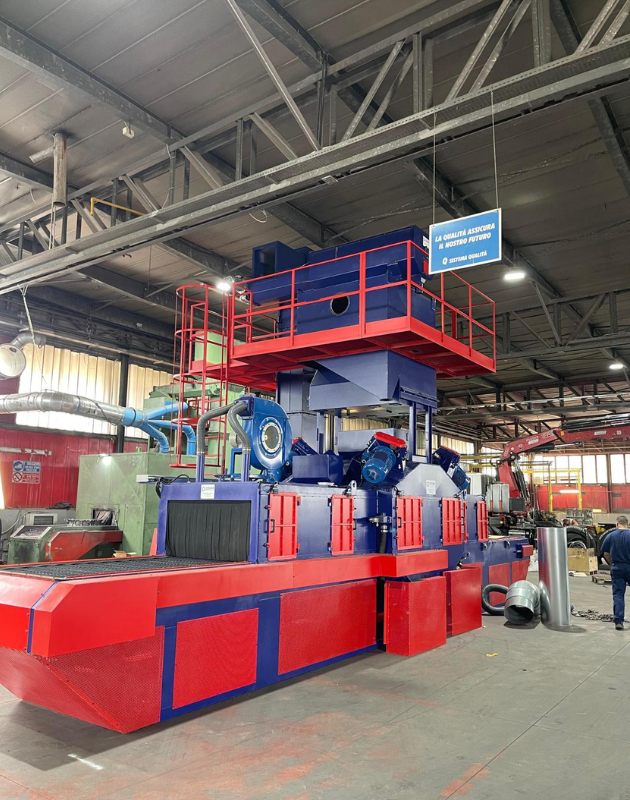

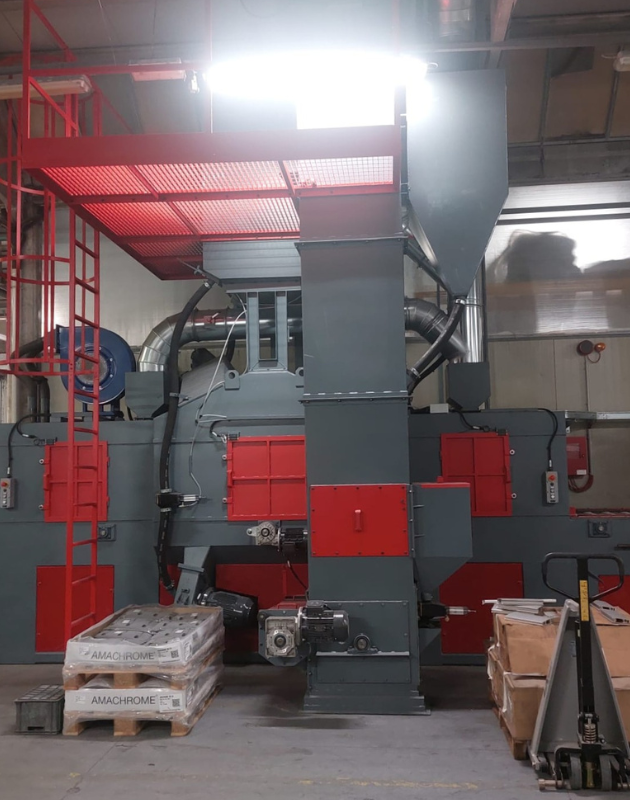

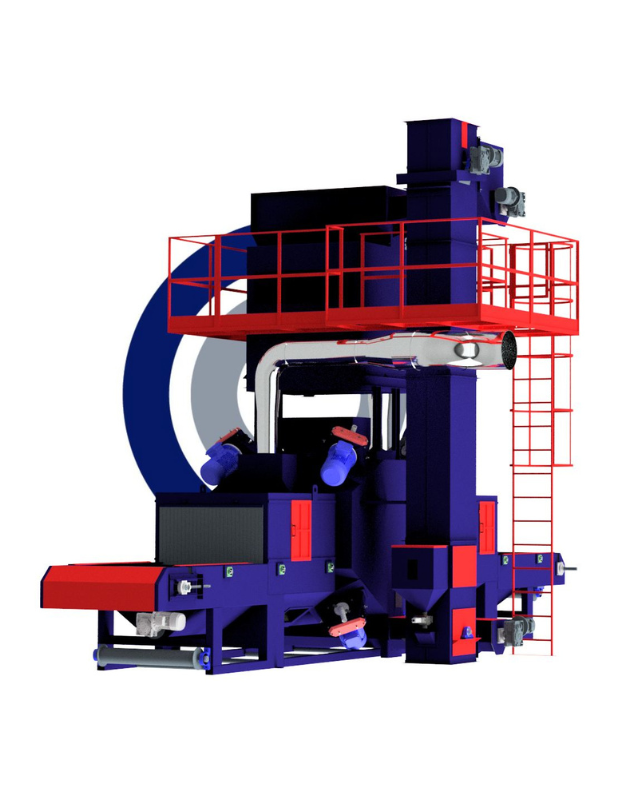

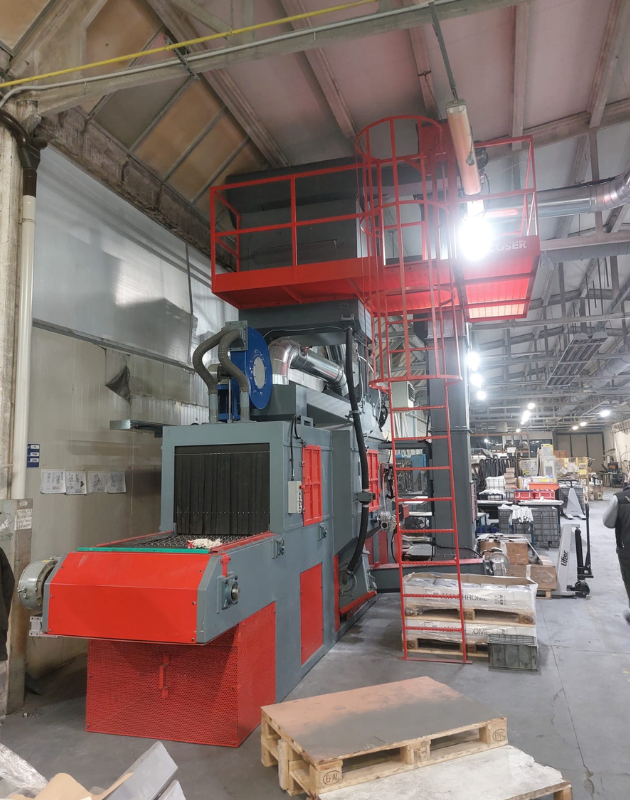

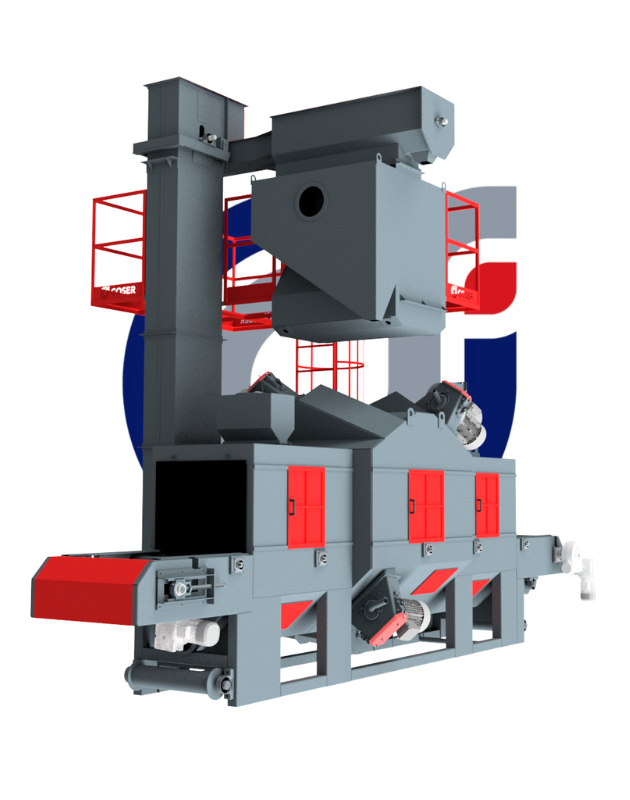

CS OCN Coser: Granigliatrice a passaggio orizzontale su nastro in rete d’acciaio

Le granigliatrici a passaggio orizzontale con nastro in rete d’acciaio sono impianti a tunnel progettati per il trattamento automatico e continuo di componenti metallici di diversa forma e dimensione. Sono particolarmente indicate per particolari pressofusi in alluminio, ma trovano impiego anche in numerosi altri ambiti produttivi.
Grazie al sistema di trasporto continuo su nastro metallico e all’azione delle turbine ad alta efficienza, queste macchine garantiscono un trattamento uniforme, affidabile e ad alta produttività, anche su pezzi di piccole e medie dimensioni.

Principio di funzionamento

I pezzi da trattare vengono posizionati su un nastro in rete di acciaio speciale ad alta resistenza all’usura, che li trasporta attraverso la camera di granigliatura.
All’interno del tunnel, le turbine – disposte trasversalmente rispetto al senso di avanzamento – proiettano graniglia abrasiva ad alta energia, assicurando una copertura completa e uniforme di tutte le superfici, inclusa la parte inferiore dei manufatti grazie alla conformazione del sistema di supporto.
La camera di trattamento è completamente rivestita con lastre in acciaio al manganese, materiale altamente resistente all’abrasione. Le aperture di ingresso e uscita sono protette da tendine in gomma antiabrasiva, che impediscono la fuoriuscita della graniglia durante il funzionamento.

Ciclo di lavoro

Carico e avanzamento: i pezzi vengono posizionati sul nastro in rete e avanzano automaticamente all’interno del tunnel.
Granigliatura: le turbine proiettano la graniglia sulle superfici, rimuovendo ossidi, incrostazioni e impurità e preparando i componenti alle lavorazioni successive.
Pulizia finale: un sistema di soffiaggio ad aria ad alta velocità elimina completamente la graniglia residua dai pezzi.
Scarico: i componenti escono dalla macchina pronti per le fasi successive del processo produttivo.

Sistema di filtraggio

La macchina è predisposta per il collegamento a un sistema di aspirazione e filtrazione che assicura:

depolverazione efficace dell’aria;
abbattimento delle polveri generate durante la lavorazione;
ambiente di lavoro pulito e sicuro.

Il sistema evita qualsiasi dispersione di polveri o graniglia all’esterno dell’impianto.

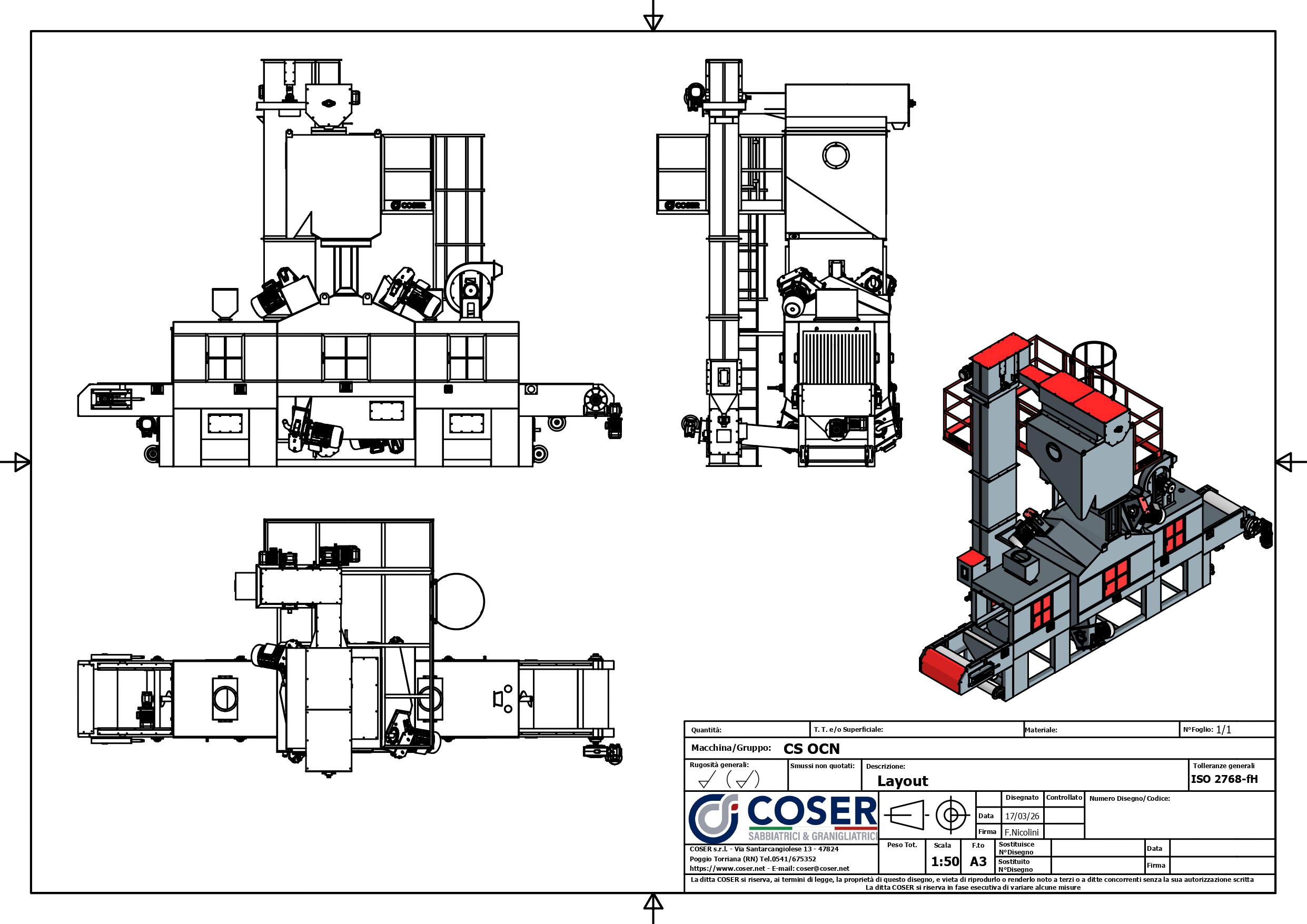

Layout di impianto

Puoi scaricare qui i due layout di impianto della granigliatrice a passaggio orizzontale su nastro in rete d’acciaio CS OCN di Coser:

Download layout 1

Download layout 2

Ricambi originali

Cerchi un pezzo di una marca specifica o un ricambio per la tua sabbiatrice?

Vuoi completare la tua granigliatrice con una turbina specifica?

Nel nostro magazzino disponiamo di un vasto assortimento di ricambi originali delle più prestigiose marche di costruttori italiani.

Tutti i pezzi di ricambio per la tua granigliatrice o sabbiatrice sono in pronta consegna.
