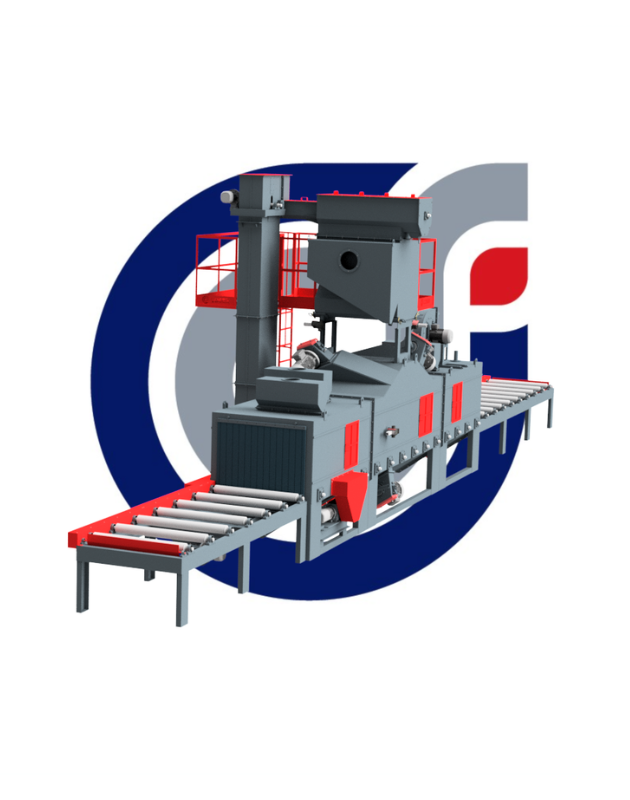

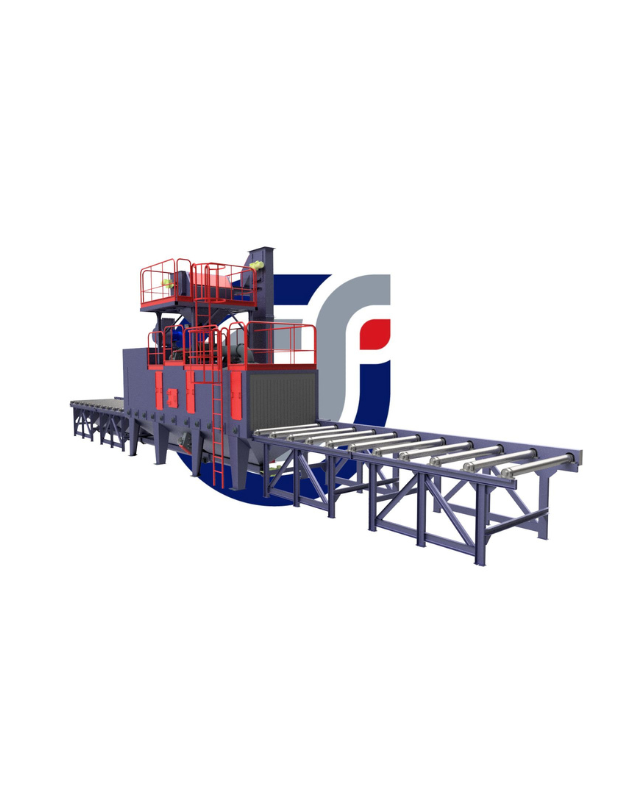

CS HRC Coser: Granigliatrice a passaggio orizzontale su rulli
La granigliatrice a passaggio orizzontale su rulli è un impianto industriale progettato per il trattamento automatico e continuo di lamiere, profilati, tubi e manufatti metallici. Rappresenta la soluzione ideale per operazioni di decalaminazione, rimozione di ossidi e ruggine, nonché per la preparazione superficiale in vista di verniciatura o trattamenti galvanici.
Grazie alla tecnologia a turbine e al trasporto su rulliera, la macchina garantisce risultati di granigliatura elevati, uniformi e costanti nel tempo, assicurando al contempo alta produttività e affidabilità operativa.
Principio di funzionamento

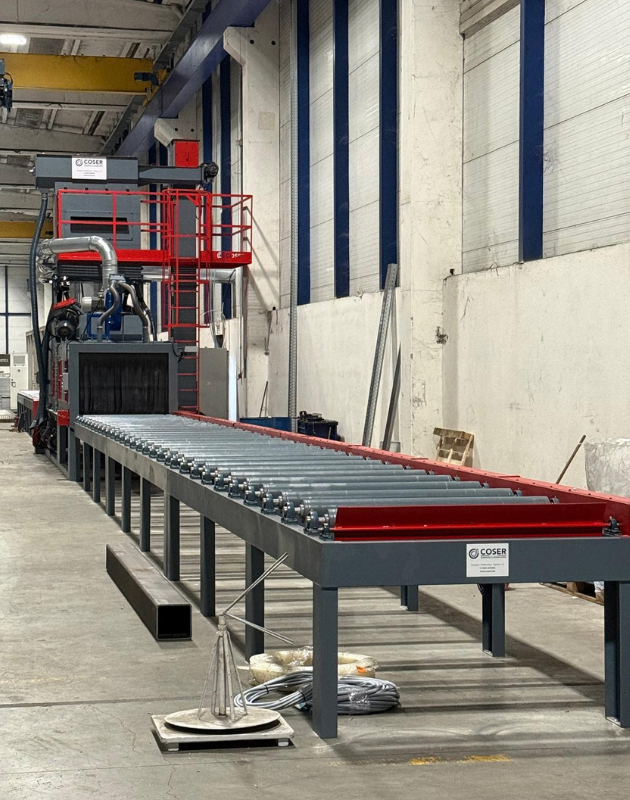

Il materiale avanza su una rulliera attraverso un tunnel di trattamento, dove viene investito da un flusso controllato di graniglia abrasiva proiettata da turbine ad alta efficienza, posizionate trasversalmente rispetto al senso di avanzamento.
La camera di granigliatura è completamente rivestita con lastre in acciaio al manganese, altamente resistenti all’usura, mentre i rulli interni sono protetti da anelli in acciaio temprato per garantire la massima durata anche in condizioni di lavoro gravose.

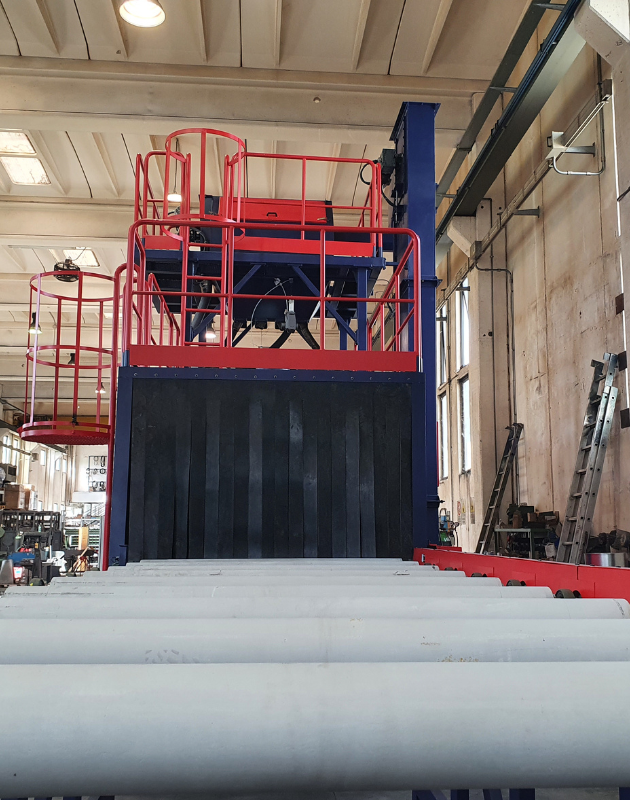

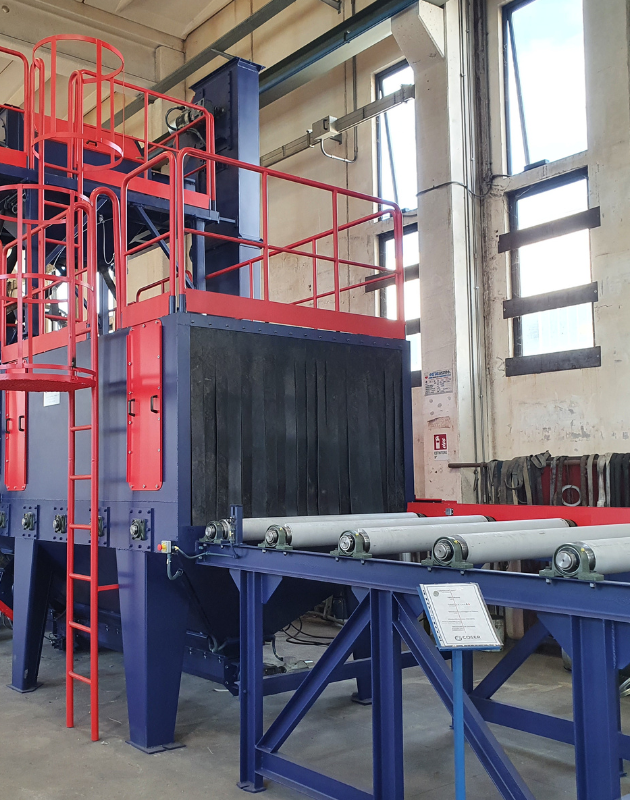

Le aperture del tunnel sono schermate da tendine in gomma antiabrasiva, che impediscono la fuoriuscita della graniglia. All’uscita, un sistema di soffiaggio ad aria ad alta velocità rimuove efficacemente ogni residuo abrasivo dai pezzi trattati.
Ciclo di lavoro
- Carico e avanzamento: i materiali vengono posizionati sulla rulliera ed entrano automaticamente nella camera di trattamento.
- Granigliatura: le turbine proiettano la graniglia con elevata energia, rimuovendo impurità, calamina e ossidazioni, e creando la rugosità ideale per i trattamenti successivi.
- Pulizia finale: un sistema di soffiaggio elimina la graniglia residua dalle superfici.
- Scarico: i pezzi escono completamente puliti e pronti per le lavorazioni successive.
Sistema di filtraggio

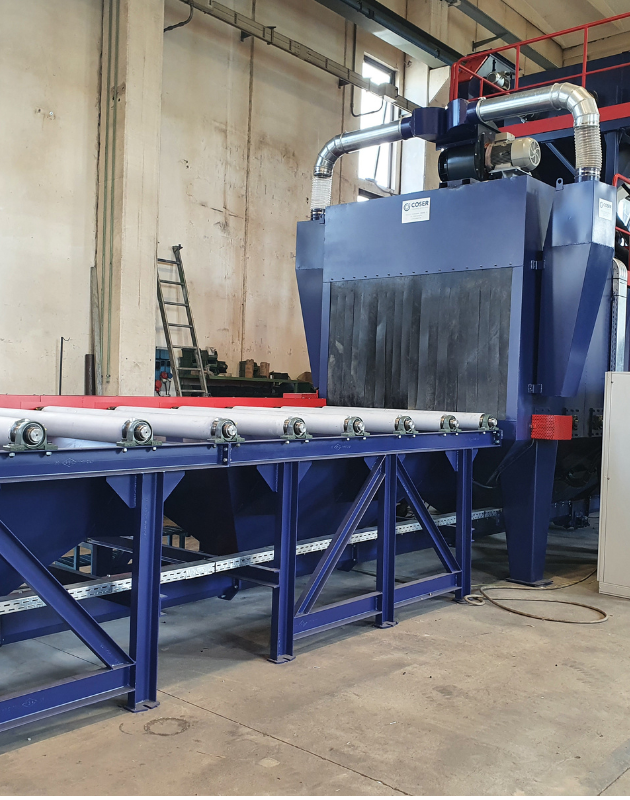

La macchina è predisposta per il collegamento a un impianto di aspirazione e filtrazione che garantisce:
- depolverazione efficace dell’aria;
- abbattimento delle polveri generate durante il processo;
- mantenimento di un ambiente di lavoro pulito e sicuro.
Il sistema impedisce la dispersione di polveri e graniglia all’esterno, contribuendo al rispetto delle normative ambientali.

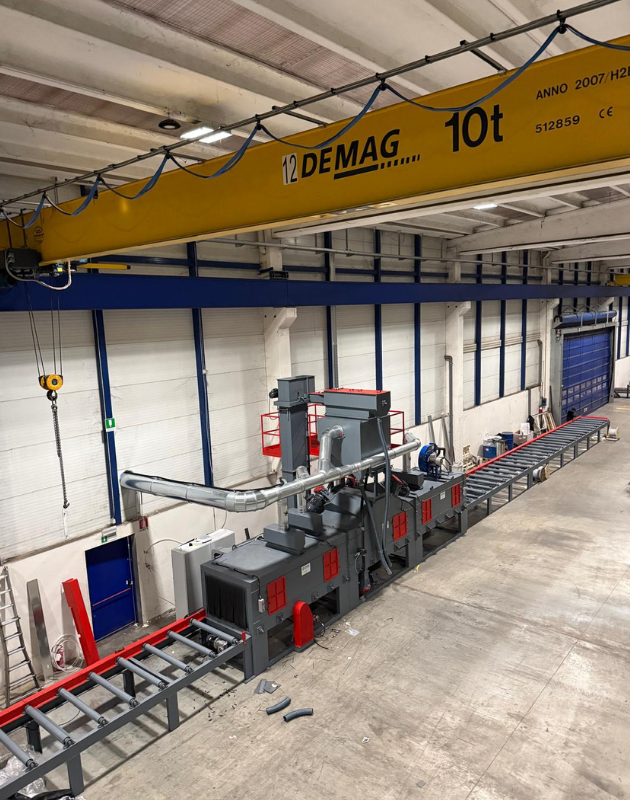

Layout di impianto
Puoi scaricare qui i due layout di impianto della granigliatrice a passaggio orizzontale su rulli CS HRC di Coser:
Download layout 1
Download layout 2
