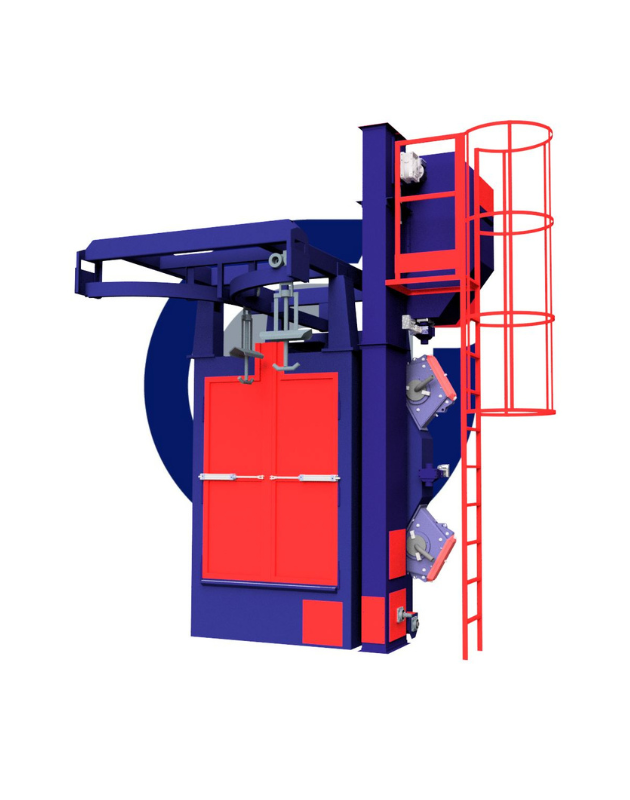

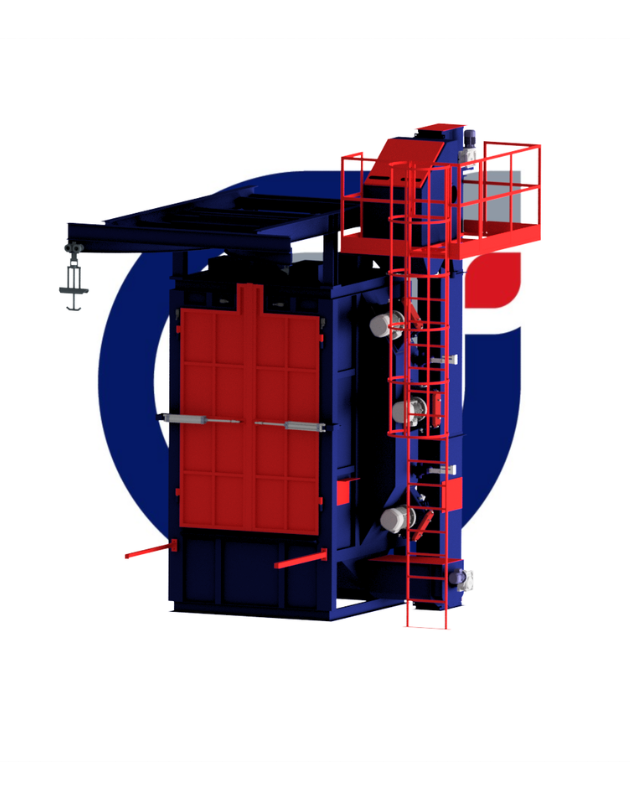

CS HM Coser: Granigliatrice a ganci fissi
La granigliatrice a ganci fissi è un impianto progettato per il trattamento superficiale di componenti metallici appesi, ideale per pezzi di forme irregolari, delicati o di grandi dimensioni.
Questa soluzione consente di lavorare carichi misti senza rischio di danneggiamento, risultando particolarmente adatta per manufatti che non possono essere movimentati mediante ribaltamento o trasporto su tappeto.
Principio di funzionamento

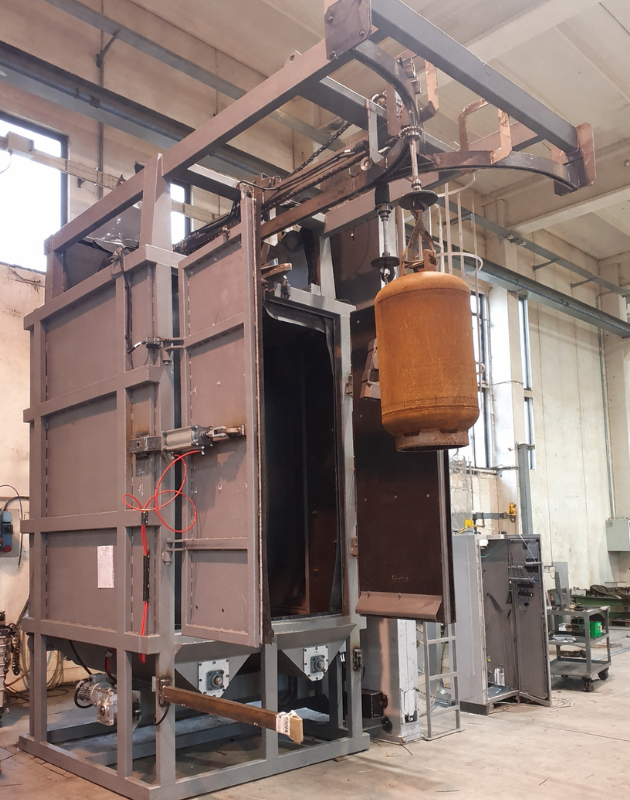

La macchina è costituita da una camera di granigliatura all’interno della quale i pezzi vengono appesi a un gancio e sottoposti all’azione di turbine centrifughe che proiettano graniglia abrasiva ad alta velocità.
Durante il ciclo, il gancio viene mantenuto in rotazione, permettendo un’esposizione uniforme di tutte le superfici al flusso abrasivo. Le turbine, posizionate lateralmente e con angolazione ottimizzata, garantiscono una copertura completa del pezzo anche in un solo ciclo di lavorazione.
La graniglia, dopo aver colpito i manufatti, viene recuperata tramite una tramoggia con raschiatore, separata dalle impurità e reimmessa nel circuito di lavoro.
La camera è completamente rivestita con materiali antiusura, come acciaio ad alta resistenza e gomma antiabrasiva, per assicurare lunga durata e affidabilità.
Configurazione dell’impianto
La granigliatrice a gancio può essere realizzata in diverse configurazioni dimensionali e può includere:
- Cilindro teorico di granigliatura con diametro da circa 600 a 3000 mm e altezza da 1000 a 6000 mm
- Turbine centrifughe in numero e potenza variabili in base alle esigenze produttive
- Ganci di carico per un appendimento semplice ed ergonomico dei pezzi
- Sistema a doppio gancio su guide esterne, con scambio manuale, che consente di caricare e scaricare un gancio mentre l’altro è in lavorazione
- Struttura compatta installabile senza fondazioni rilevanti
L’impianto può essere equipaggiato con tamburi magnetici e dispositivi dedicati per eseguire anche operazioni di sterratura di fusioni.
Ciclo di lavoro
- Carico dei pezzi: i manufatti vengono appesi singolarmente, a grappolo o su appositi supporti e posizionati sul gancio.
- Ingresso in camera: il gancio viene introdotto nella camera di granigliatura tramite sistema di scorrimento.
- Granigliatura: il gancio ruota mentre le turbine proiettano la graniglia, garantendo un trattamento uniforme su tutte le superfici.
- Scarico dei pezzi: a fine ciclo, il gancio viene estratto e i pezzi vengono rimossi, mentre il secondo gancio può essere già pronto per il ciclo successivo.
Sistema di filtraggio
La macchina è predisposta per il collegamento a un impianto di aspirazione e filtrazione che garantisce:
- depolverazione dell’aria;
- separazione delle impurità dalla graniglia;
- riciclo continuo dell’abrasivo;
- ambiente di lavoro pulito e sicuro.
Il sistema evita la dispersione di polveri durante il funzionamento.
Layout di impianto
Puoi scaricare qui il layout di impianto della granigliatrice a ganci fissi CS HM di Coser:
Download layout 1
